當前位置：視覺定位系統原理介紹
產品詳情
視覺對位流程如下：
自動視覺對位的主要工作流程通常是先對目標物體(通常固定不動)的MARK進行拍照，再對對象物體(通常為平臺上物體)的Mark進行拍照，完成兩組Mark的拍照后，計算出對象到目標之間的X、Y、θ方向的距離，系統發送間距值給平臺馬達，平臺帶對象物移動相應的移動量，從而將對位物移動到目標位置，可以通過再次確認對象物Mark確認移動精度，確認是否再次移動。

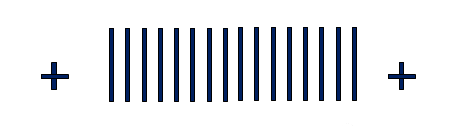

1、拍攝目標產品，找到目標mark

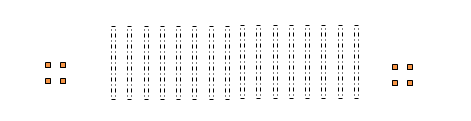

2、拍攝對象產品，找到對象Mark
3、計算目標Mark和對象Mark的X,Y,θ方向的距離

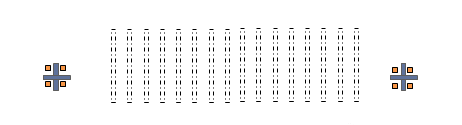

4、移動平臺，完成目標及對象對位
支持的通訊協議：
無協議通訊：傳統字符串指令發送方式，支持TCP/IP網絡通訊(客戶端及服務器端)及串口RS232T通訊;
PLC直接通訊：上位機無需編程，只需要在約定的寄存器中寫入相應的指令數字代碼即可完成與圖像處理器的通訊，可以快速完成設備與圖像處理器的聯合調試。目前支持PLC鏈接方式通訊的主要PLC廠家。
視覺定位應用領域：
COG、FOG 、背光組裝 、偏光片貼合 、曝光機、玻璃切割 、絲網印刷 、點膠機 、點燈檢查 、自動抓取
