隨著PCB行業的發展，出來了一種投影成像的曝光技術，LDI曝光機也可以叫做光刻機。

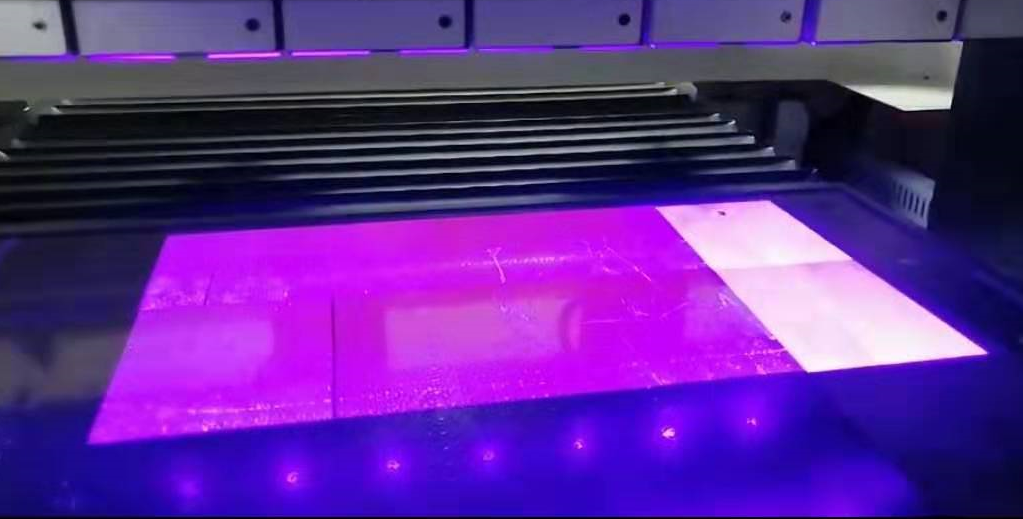

這種曝光機是投影儀直接把圖案打在PCB板上，省去了菲林的制作成本，而且它的解析度高，大大提升了產品的良率。

功能解讀：

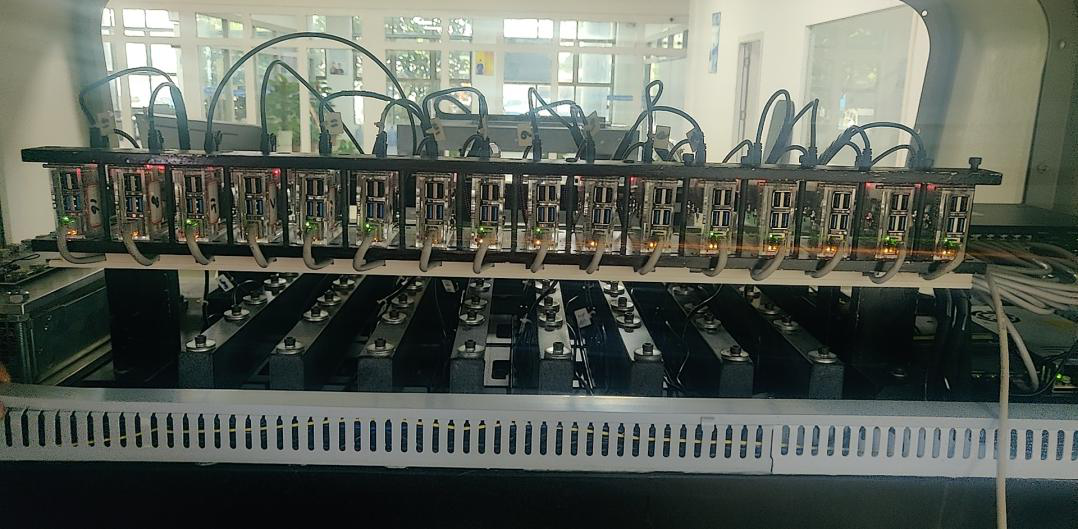

1. 單框單面曝光，16臺投影儀分兩次將一副完整的圖像打在板上。（用32臺可一次曝光）

2. 兩臺相機識別板上的四個點，先識別前面兩個點，再通過框架和相機的移動識別后面兩個點，記錄好四個點位后通過我們視覺軟件的算法將偏移的數據發送給投影儀，投影儀圖像整體偏移把圖案精確的打在板上。

3. 可調節單次曝光和多次曝光，根據投影儀的數量自由選擇。

4.曝光的方式可可選擇先曝光前半部分或者先曝光后半部分，機械的設計不同可通過這個減少運行的時間，加快工作效率。可保存配方，換一個產品后可直接導出調好的配方，避免再次調機。

產品特點：

1.投影軟件和視覺軟件緊密配合，通過內部的協議快速準確的發送數據，保證了生產的速度與精度。

2.功能齊全，操作簡單，正常情況只需一鍵啟動即可。

產品參數：

硬件平臺：工業級工控機+四元數控制器+千兆網口相機

對位精度：±3um     對位時間：＜0.5s

CCD個數：4
