當前位置：機器視覺相機USB3.0數字相機及千兆網口相機特點？如何選擇？
機器視覺相機的目的是將通過鏡頭投影到傳感器的圖像傳送到能夠儲存、分析和(或者)顯示的機器設備上。

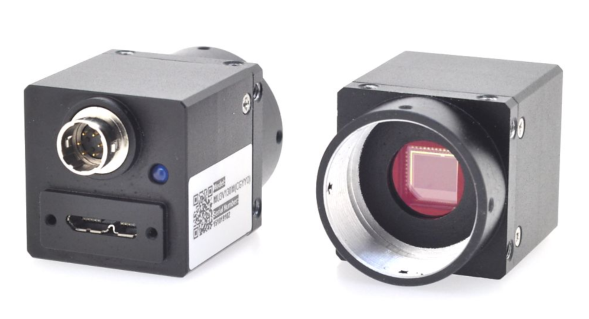

一、USB3.0數字相機特點：
1、120 萬至 1400 萬像素 20 余款 黑白/彩色工業相機
2、全局曝光系列 120 萬@60 幀/秒;130 萬@60 幀/秒;130 萬@150 幀/秒;200 萬像素@60 幀/秒;230萬@40 幀/秒;230 萬@80 幀/秒;500 萬@35 幀/秒;
3、卷簾曝光系列 500 萬@14 幀/秒;640 萬@30 幀/秒;1000 萬@14 幀/秒;1200 萬@14 幀/秒;1400萬@12 幀/秒;
4、FPGA+32Mb 硬件幀緩存，保證圖像不丟幀，多臺同步采集
5、支持硬件白平衡、色彩校正、LUT 查找表、GAMMA 查找表
6、MircoUSB3.0 5Gb/s 高速帶寬接口，即插即用，無需外接供電，支持 USB3 VISION 標準;
7、支持 GPIO 光耦隔離外觸發，外觸發延時設置不影響采集幀速;
8、統一 API 軟件開發包函數接口，支持 C、C++、C#、VB、LABVIEW、OPENCV、MIL、HALCON 等語言開發;
9、驅動支持 Windows 10/8/7/2000/XP 32&64 位系統; 10、CNC 加工高精度鋁合金外殼，體積 29x29x30mm，重量 35g

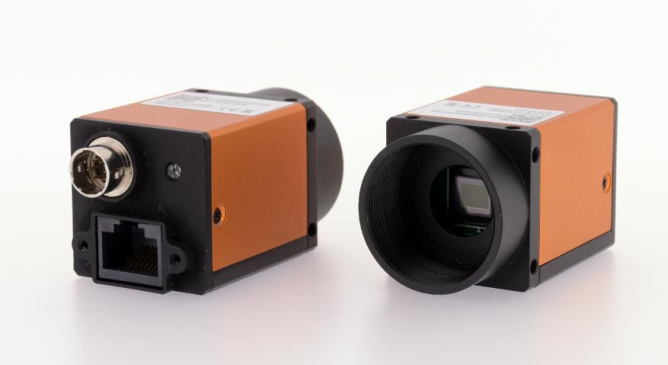

二、千兆網口相機特點：
1.千兆網接口，使用超5類網線最遠可傳輸100米;
2.支持120萬至500萬像素黑白/彩色工業相機; 全局曝光系列120萬@60幀/秒，130萬@60幀/秒，200萬像素@50幀/秒;
3.滾動曝光系列500萬@14幀/秒; GigEVision協議，兼容LABVIEW、HALCON、VISIONPRO等第三方機器視覺軟件
4.支持AOI、曝光調節、增益調節、GPIO光耦隔離外觸發;
5.支持連續觸發采集、軟觸發采集、外觸發采集;
6.CNC加工高精度鋁合金外殼，體積29x29x37.5mm;
7.12V外接供電，功率<3w。
如何選擇機器視覺相機，今天四元數數控就教大家如何選擇
相機的選取是設計機器視覺系統極關鍵的一步，首先明確需求：
第一、要先確定檢測產品的精度要求。
第二、要確定相機要看的視野大小。
第三、要確定檢測物體的速度。
第四、要確定是動態檢測還是靜態檢測。
然后確定硬件類型
1、相面像素大小的確定：
市面上的軟件精度一般都是基本上沒有誤差的也就是人們所說的亞像素，但雖軟件沒有誤差，但硬件的誤差是不可避免的，所以市場上的機器視覺系統一般都保證在誤差為一個像素，所以我們得到如下計算公式：精度=視野(長或?qū)?÷相機像素(長或?qū)?，有了以上公式我們又有了第一和第二個需求就不難確定相機的像素大小了。假設視野為10mm，精度要求為0.02mm,那么相機的像素=10÷0.02=500像素，那就只需要30萬(640*480)像素的相機就可以了。
2、相機傳輸方式的確定：
市面上的相機傳輸方式有：
1) 模擬相機(PCI采集卡)， 對速度要求不高可選擇，優點：穩定，性價比高 缺點：幀率低，一般只能達到25幀—30幀。
2)USB接口相機， 系統只用到單個相機的可先擇，要求高速的時候可先擇，優點：不需要占PCI插槽，幀頻高，性價比高 缺點：占系統CPU。
3)1394接口相機，系統用到多個相機的時候可先擇，要求高速的時候可先擇，優點：不占系統CPU，幀頻高， 缺點：占PCI插槽，價格昂貴。
3、相機的觸發方式的選擇：
1)連續采集模式 對靜態檢測可選擇，產品連續運動不能給觸發信號的可選擇。
2)軟件觸發模式 對動態檢測可選擇，產品連續運動能給觸發信號的可選擇。
3)硬件觸發模式 對高速動態檢測可選擇，產品連續高速運動能給觸發信號的可選擇。
深圳四元數致力于運動控制、圖像與視覺傳感等工業自動化技術的研發和應用，產品廣泛應用于印刷設備、模切設備、貼合設備、多軸數控設備、機械手、電子加工和檢測設備、激光加工設備、拋光機械生產自動化等工業控制領域。
